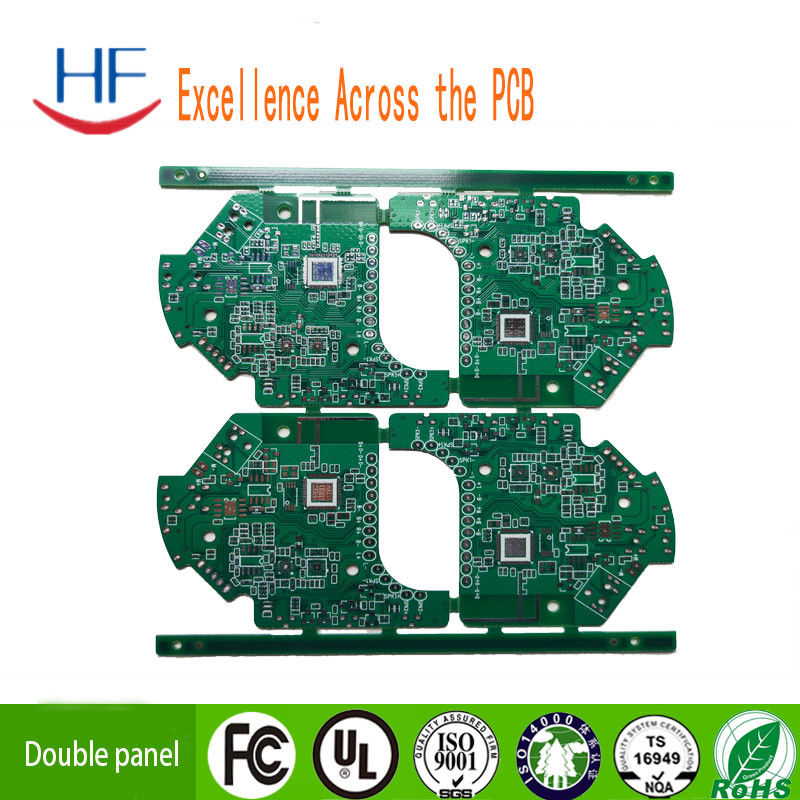

Fabbricazione di circuiti elettronici
  • Fabbricazione di circuiti elettronici
  • Fabbricazione di circuiti elettronici

Fabbricazione di circuiti elettronici

Place of Origin China
Marca HF
Certificazione CE
Model Number PCB
Dettagli del prodotto
Material:
FR4
Numero di strati:
2
Spessore della scheda:
1.0
Spessore del rame:
1 oz
solder mask color:
green
Surface finishing:
HASL(lead free)
Service:
OEM/ODM
Esame:
Test al 100%
Evidenziare:

Fabbricazione di schede di circuito per PCB

,

Componenti di circuiti elettronici

,

Tavola di circuito PCB per altoparlanti Bluetooth

Termini di pagamento e di spedizione
Quantità di ordine minimo
5
Imballaggi particolari
a vuoto e in cartone
Tempi di consegna
2~3 giorni
Descrizione del prodotto

Huafu Fast Multilayer Circuit Co., LTD è un fornitore professionale e affidabile di soluzioni PCB one-stop per clienti specializzati nella produzione di prototipi a turno rapido e piccoli volumi.Con prodotti di alta qualità e consegna puntuale abbiamo vinto il grande successo del mercato.Continueremo a concentrarci sulla soddisfazione del cliente, insieme alla "alta qualità" e alla "consegna veloce", diventeremo un fornitore di servizi PCB degno della fiducia del cliente.



Capacità

  Prototipo ad alta precisione Produzione di PCB alla rinfusa
Max strati 1-30 strati 1-14 strati
MIN Larghezza della linea ((mil) 3 mil 4 mil
MIN Spazio di linea ((mil) 3 mil 4 mil
Min via (perforazione meccanica) Spessore della tavola ≤ 1,2 mm 0.15 mm 0.2 mm
Spessore della tavola ≤ 2,5 mm 0.2 mm 0.3 mm
Spessore della scheda > 2,5 mm Aspetto Ration≤13:1 Aspetto Ration≤13:1
Aspetto razione Aspetto Ration≤13:1 Aspetto Ration≤13:1
Spessore della scheda Max. 8 mm 7 mm
Minore 2 strati:0.2 mm; 4 strati:0.35mm; 6 strati:0.55 mm; 8 strati:0.7 mm; 10 strati:0.9 mm 2 strati:0.2 mm; 4 strati:0.4 mm; 6 strati:0.6 mm;8 strati:0.8 mm
Dimensioni MAX della scheda 610*1200 mm 610*1200 mm
Spessore massimo del rame 0.5-6 oz 0.5-6 oz

Immersion Gold/

Spessore placcato in oro

Oro immersione: Au,1 ¢8 u ¢

Dito d'oro: Au,1 ¢ 150 u ¢

Placcato in oro: Au,1 ¢ 150 u ¢

Cloruro di sodio:


Spessore di rame per fori 25um 1 mil 25um 1 mil
Tolleranza Spessore della scheda

Spessore della tavola ≤ 1,0 mm: +/- 0,1 mm

1.0 mm

Spessore del cartone > 2,0 mm: +/-8%

Spessore della tavola ≤ 1,0 mm: +/- 0,1 mm

1.0 mm

Spessore del cartone > 2,0 mm: +/-8%

Esempio di tolleranza

≤ 100 mm: +/- 0,1 mm

100 < ≤ 300 mm: +/- 0,15 mm

> 300 mm: +/- 0,2 mm

≤ 100 mm: +/- 0,13 mm

100 < ≤ 300 mm: +/- 0,15 mm

> 300 mm: +/- 0,2 mm

Impedenza ± 10% ± 10%
MIN Ponte maschera di saldatura 0.08 mm 0.10 mm
Capacità di collegamento Vias 0.25mm-0.60mm 00,70 mm-1,00 mm



Fabbricazione di circuiti elettronici 0



Applicazioni



Comunicazioni

attrezzature tradizionali di telecomunicazione, FTTP, VOIP, servizi multimediali, reti di dati e prodotti di infrastrutture IT, prodotti di infrastrutture wireless, amplificatori di potenza, splitter e combinatori,di potenza superiore a 1000 W, ecc.

Periferie per computer

Stampanti di fascia alta, modem via cavo, router wireless, telefoni IP, prodotti per la clientela e per l'ufficio, sistemi bancari ecc.

Consumatore

Computer, televisori, fotocamere, videoregistratori digitali (DVR), prodotti portatili, LED, ecc.

Autoveicoli

Sistemi di sicurezza dei passeggeri, sistemi di controllo del motore, airbag, prodotti di controllo della trazione, ecc.

Computing e storage di fascia alta

Computer e server ad alte prestazioni, sistema mainframe e attrezzature di archiviazione, memoria, ecc.

Industria

Fornitura di alimentazione, pannello di controllo principale, monitor, prodotti CCTV, attrezzature di controllo automobilistiche, robot industriali, prodotti di controllo degli accessi, ecc.

Medicina

Risonanza magnetica (MRI), tomografia computerizzata (CT), unità di defibrillazione di emergenza, monitoraggio dei pazienti, dispositivi impiantabili, sistemi di chirurgia robotizzati,apparecchiature biometriche e diagnostiche, ecc.

Militare

Satellite, radar, aereo, unità di controllo, apparecchiature di comunicazione, ecc.

Prova e misurazione

Contatori di potenza, tester elettrici, tester termici, tester di luce, tester di rete, tester di gas e olio, prodotti a infrarossi, apparecchiature di prova dei semiconduttori, schede DUT e di sonda, sistemi di ispezione dei wafer,ecc.



Fabbricazione di circuiti elettronici 1Fabbricazione di circuiti elettronici 2



Vantaggi



1Fabbrica di PCB direttamente

2- Sistema di controllo della qualità completo

3. Prezzo competitivo

4Tempo di consegna veloce da 48 ore.

5. Certificati (ISO/UL E354810/RoHS)

6. 9 anni di esperienza nel settore dei servizi all'esportazione

7Non c'è MOQ/MOV.

8. Alta qualità. Stretta attraverso l'AOI (ispezione ottica automatizzata), QA / QC, test di volo, ecc.



Fabbricazione di circuiti elettronici 3Fabbricazione di circuiti elettronici 4
