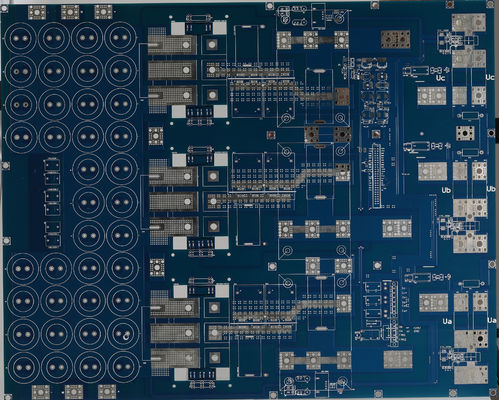

Circuito stampato di rame spesso a più strati
Il circuito stampato di rame spesso a più strati è un circuito di rame spesso sviluppato e prodotto da elettronica il Co., srl di Shenzhen Quanhong ed è fatto di alto Tg materiale di Shengyi FR-4 e dell'oro di superficie di immersione. La linea larghezza minima ed interlinea possono raggiungere 150/160um e l'apertura minima può raggiungere 0.3mm. Il circuito è ampiamente usato in invertitore fotovoltaico ed in altri campi.
Carta stradale di tecnologia
| Oggetto |
Tecnologia avanzata di HLC |
| 2019 |
2020 |
2021 |
| Max Panel Width (pollice) |
25 |
25 |
25 |
| Max Panel Length (pollice) |
29 |
29 |
29 |
| Max Layer Count (l) |
16 |
18 |
36 |
| Spessore di Max Board (millimetri) |
3,2 |
4 |
6 |
| Tolleranza di spessore di Max Board |
+/--10% |
+/--10% |
+/--10% |
| Spessore di rame basso |
Strato interno (OZ) |
4 |
6 |
8 |
| Strato esterno (OZ) |
2 |
3 |
4 |
| DHS di min (millimetri) |
0,2 |
0,15 |
0,15 |
| Tolleranza di dimensione di PTH (mil) |
+/--2 |
+/--2 |
+/--2 |
| Trapano posteriore (troncone) (mil) |
~ 3 |
~ 2,4 |
~ 2 |
| Massimo AR |
12:1 |
16:1 |
20:1 |
| Oggetto |
Tecnologia avanzata di HLC |
| 2019 |
2020 |
2021 |
| tolleranza del M.-trapano |
Strato interno (mil) |
DHS + 10 |
DHS + 10 |
DHS + 8 |
| Strato esterno (mil) |
DHS + 8 |
DHS + 8 |
DHS + 6 |
| Registrazione della maschera della lega per saldatura (um) |
+/- 40 |
+/- 30 |
+/- 25 |
| Controllo di impedenza |
≥50ohms |
+/--10% |
+/--10% |
- /-8% |
| <50ohms>
| 5 Ω |
5 Ω |
4 Ω |
| Cu basso di min LW/S @1oz (interno) (mil) |
3.0 / 3,0 |
2.6 / 2,6 |
2.5 / 2,5 |
| Cu di min LW/S @1oz (esterno) (mil) |
3.5 / 3,5 |
3.0 / 3,5 |
3.0 / 3,0 |
| Fossetta massima per POFV (um) |
30 |
20 |
15 |
| Rifinitura di superficie |
ENIG, immersione AG, OSP, HASL, latta di immersione, Au duro |
| Imballaggio & consegna |
| Dettagli d'imballaggio: |
Interno: imballaggio di vuoto o pacchetto antistatico,
Esterno: cartone dell'esportazione
o secondo il requisito del cliente. |
| Porto: |
Shenzhen o Hong Kong |
| Termine d'esecuzione: |
Quantità (pezzi) |
1-10 |
11-100 |
101-1000 |
>1000 |
| |
Est. Tempo (giorni) |
20 |
21 |
25 |
Per essere negoziato |
FAQ:
Q: Che servizio avete?
FASTPCB: Forniamo la soluzione chiavi in mano compresi montaggio del PWB, SMT, iniezione & metallo di plastica, assemblea finale, prova e l'altro servizio a valore aggiunto.
Q: Che cosa è necessario per la citazione di PCBA & del PWB?
FASTPCB: Per il PWB: Archivio di Gerber, di quantità e requisiti di tecnica (materiale, dimensione, trattamento superficie di finitura, spessore di rame, spessore del bordo).
Per il PWB: Informazioni del PWB, BOM, documenti difficili.
Q: Come tenere il nostro segreto dell'archivio di informazioni e di progettazione di prodotto?
FASTPCB: Siamo disposti a firmare un effetto di NDA da legge locale laterale dei clienti e dai clienti di promessa del tokeep dati nel livello elevato confidenziale.
Q: Che cosa sono i prodotti principali dei vostri servizi di PCB/PCBA?
FASTPCB: Automobilistico, medico, controllo di industria, IOT, Smart Home, militare, aerospaziale.
Q: Che cosa è la vostra quantità di ordine minimo (MOQ)?
FASTPCB: Il nostro MOQ è 1 PCS, campione e la fabbricazione in serie tutta può sostenere.
Q: Siete fabbrica?
FASTPCB: Zona industriale ad ovest di Shangxing, strada di Xihuan, via di Shajing, Bao “un distretto, Shenzhen, provincia del Guangdong, Cina
